Mazak Quick Turn 350MY

Machine CNC 3 axes avec des capacités de fraisage et d’axe Y ainsi que d’un ensemble de mandrin à trou traversant standard. Une grande variété de pièces peut être tournée et fraisée simultanément dans cette machine diminuant le temps de fabrication total.

Taille du mandrin : 12 po
Diamètre maximal de tournage : ø 420 mm (ø 16,540 po)
Longueur maximale de tournage : 603 mm (23,8 po)
Diamètre trou traversant : ø 112 mm (ø 4,4 po)
Vitesse du mandrin : 4000 RPM
Vitesse de la tourelle : 6000 RPM
Nombre d’outils: 12

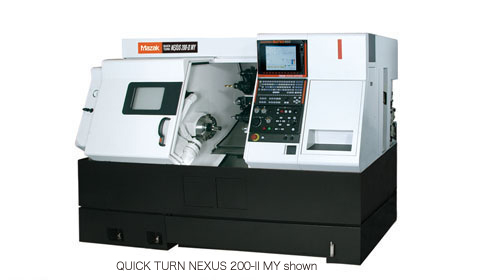

Mazak Quick Turn Nexus 200-IIM

Machine CNC 2.5 axes avec des capacités de fraisage en plus. Une grande variété de pièces peut être tournée et fraisée simultanément dans cette machine diminuant le temps de fabrication total.

Taille du mandrin : 203 mm (8 po)
Diamètre maximal de tournage : ø 380 mm (ø 14-3/4 po)
Longueur maximale de tournage : 1048 mm (41 po)
Diamètre trou traversant : 42 mm (1-5/8 po)
Vitesse de broche principale : 5000 RPM
Vitesse du mandrin : 4500 RPM
Nombre d’outils: 12

Mazak Quickturn Smart 250

Le Quick Turn SMART 250 équipé d’une broche de fraisage combine productivité, haute précision et grande fiabilité délivrant ainsi la performance que vous recherchez, offrant un diamètre d’usinage de 280 mm et un passage en barre de 51 mm. Avec la dernière version CNC “Mazatrol Smart” nous obtenons une productivité sans égal.

Diamètre du mandrin broche principale (10 po)
Passage maxi en rotation (660 mm)
Diamètre d’usinage maxi (380 mm)
Diamètre maxi de passage en barre (80 mm)
Vitesse de rotation maxi (4,000 min-¹)
Puissance du moteur régime 30 minutes (26.0 kW)
Course de l’axe X (210 mm)
Course de l’axe Z (560 mm)
Longueur (2,630 mm)
Largeur (1,680 mm)

Mazak Super Quick Turn 10M

Diamètre maximal de tournage : ø 160 mm (ø 6-1/3 po)
Longueur maximale de tournage : 320 mm (12-½ po)
Model bore with bar feed: 42 mm (1-5/8 po)
Vitesse de la broche: 6000 RPM
Nombre d’outils: 12

Mazak Quickturn 15

Machine CNC 2 axes. Pour pièces simples en grande série.

Diamètre maximal de tournage : ø 255 mm (ø 10 po)
Longueur maximale de tournage : 450 mm (17-½ po)
Bar/bore 51 mm (2 po)
Vitesse du mandrin : 0 to 4500 RPM
Nombre d’outils: 8
Broches : 1
Taille du mandrin : 255 mm (10 po.)
Diamètre maximal de tournage : ø 350 mm (ø 13-3/4po)
Longueur maximale de tournage : 502 mm (19-3/4 po)
Bar/bore: 65 mm (2-1/2 po)
Vitesse du mandrin : 0 to 4000 RPM
Nombre d’outils: 10
Déplacement (X/Z) : 195 à 560 mm (7-5/8 à 22 po)

Parc Conventionnel

Pour les productions de petites quantités nécessitant rapidité et précision ou le développement de prototypes. Cette division est composée de plusieurs machines avec un quart de travail de huit heures.

Schaublin de précision

Cône iso 30
Déplacement de la tête 150 mm
Déplacement longitudinal 260 mm
Déplacement vertical 300mm
Il y a une vitesse rapide d’approche complémentaire
La table fait 600 x 210 mm
Moteur 2 cv

3 Tours conventionnels

Trois tours conventionnels de dimensions différentes pouvant accepter des pièces de :

2 tours : 18’’ de diamètre X 60’’ de longueur
1 tour : 28’’ de diamètre X 100’’ de longueur
Longueur d’usinage horizontale (axe X) : 1200 mm (47.24 po)
Longueur d’usinage transversale (axe Y) : 600 mm (23.62po)
Longueur d’usinage verticale (axe X) : 600 mm (23.62 po)
Moteur de la broche : 15 H.P.
Cône de la broche : WMTB 50
Vitesse maximum de la broche : 1500 RPM
- Accessoires : Tête à diviser avec mandrin universel
- Équerre pouvant s’ajuster
- 3 équerres 8″ x 8″ x12″
- Étaux triple
- Lecteur linéaire 3 axes
- Longueur d’usinage horizontale (axe X) : 1200mm ( 47.24 po )
- Longueur d’usinage transversale (axe Y) : 600mm ( 23.62po )
- Longueur d’usinage verticale (axe X) : 600mm ( 23.62 po )

Fraiseuses

Fraiseuse verticale et horizontale
Fraiseuse bridgeport

Soudure peinture et plus

Soudure à l’arc, soudure à l’argent
Soudeuse portable à courant continu MIG / MAG / TIG / MMA
Centre de peinture
Pliage
Assemblage
